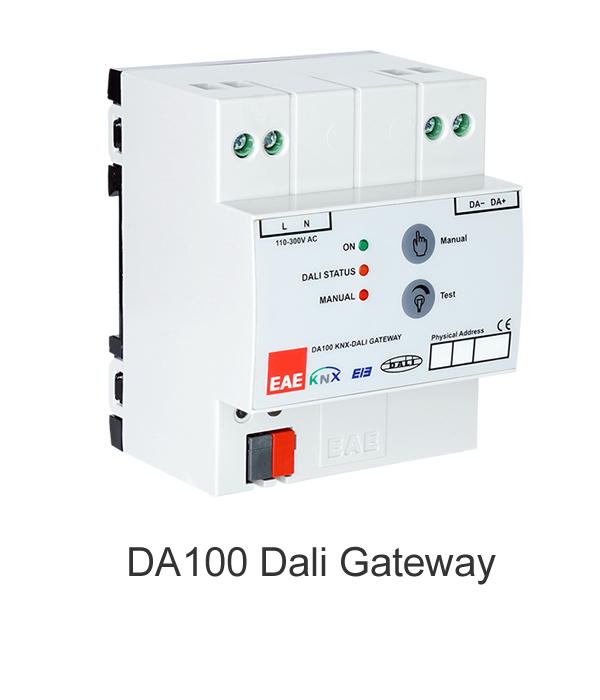

DA100 Dali Gateway
16 Grup Kontrol
DA100 KNX-DALI Gateway, KNX ve DALI veri yolu arasında bir arabirim aygıtı olarak çalışır. Cihaz DALI hattında 64 DALI cihazını kontrol edebilir. Bu DALI hattı dahili güç kaynağı tarafından desteklenmektedir. DALI uyumlu EKG'ler (Elektronik Balast & Sürücü) 16 DALI grubu üzerinden kontrol edilebilir ve DALI uyumlu sensör sensörleri 8 sensör yuvası üzerinden kullanılabilir. Ayrıca DALI uyumlu ECK (acil durum kiti) cihazları bir test programında çalıştırılabilir.
DA100 Gateway PDF
Genel Özellikler
ETS3/ETS4/ETS5 ile konfigüre edilebilir. DA100 KNX-DALI Arabirimi KNX hattı ile DALI arasında DALI-IEC 62386 standartına uygun bir ağ geçidi olarak çalışır. DALI hattı güç kaynağı cihaz içinde entegre olarak mevcuttur. DALI çıkışına maximum 64 DALI cihazı (elektronik balast, LED sürücü, ECK, sensör) bağlanabilir. DALI cihazlarının adresleme, gruplama gibi işlemleri Windows tabanlı DALI devreye alma yazılımı ile yapılır. (EAE DALI Commissioning Tool) DA100, 16 DALI grup kontrolü ve 64 farklı aydınlatma sahnesinin kaydedilmesini sağlar. Her bir DALI grubu sabit ışık, koridor ve sekans fonksiyonları ile çalıştırılabilir. DALI uyumlu acil durum aydınlatma armatürlerine fonksiyonel ve pil testi takvimleri yüklenerek periyodik olarak testlerin yapılması sağlanır. Yapılan testlerin sonuçları KNX hattı üzerinden iletilir. DA100 en fazla 8 adet olmak üzere DALI sensör kullanabilir. Sensörler DALI grupları üzerinde koridor ve sabit ışık fonksiyonlarını çalıştırabilir. Varlık bilgisi ve parlaklık değerini KNX hattına iletmek mümkündür. DALI cihazlarının hata durumları, cihaz bazında ve grup bazında farklı KNX haberleşme objeleri ile alınabilir. Kesişen DALI gruplar oluşturulabilir.
