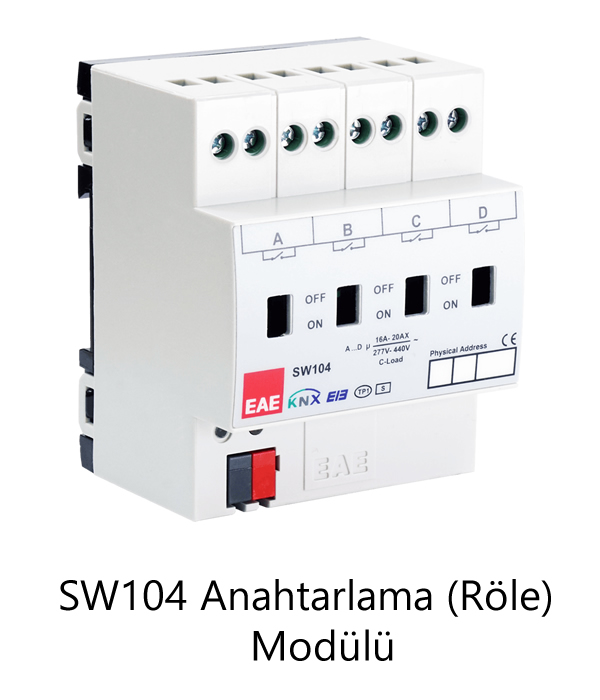

SW104 Anahtarlama (Röle) Modülü
4x16A, 500A Ani Akım Dayanımı
EAE KNX Anahtarlama Aktu¨ato¨ru¨ birbirinden bagˆımsız 4 kanala sahiptir. Kanallarına rezistif, indu¨ktif ve kapasitif yu¨kler bagˆlanabilir. Kanallarında 16A/20AX (C-Load) o¨zellikli ro¨leler mevcuttur. Yu¨ksek kalkıs¸ akımına sahip yu¨klerle kullanılabilir ve floresan lambaların kontrolu¨ ic¸in uygundur. Cihaz u¨zerinden manuel kontrol yapılabilir. Her bir kanalı ETS3, ETS4(ve u¨stu¨...) ile yapılandırılabilir.
Genel Özellikler
ETS3/ETS4/ETS5 ile konfigüre edilebilen 4 adet bağımsız kanala sahiptir.
EN 60 669 standartına göre floresan lamba yüklerini anahtarlamasının yanında rezistif ve indüktif yükleri de anahtarlayabilir. (16A- 20AX/C-Load)
Her kanal, cihaz üzerinden manuel olarak kontrol edilebilir.
Harici güç kaynağına ihtiyaç duymaz.
Gerilimin gitmesi ve gelmesi durumları ETS parametreleri ile ayarlanabilir.
Aşağıdaki fonksiyonlar ayrı ayrı her kanal için tanımlanabilir.
Merdiven fonksiyonu, Harici Lojik, Dâhili Lojik, Öncelik Fonksiyonu, Eşik Fonksiyonu, İşlem Zamanı, Süpürme Fonksiyonu
SW104 PDF
